※ 플라스틱 캐스터는 허용하중 이상 사용하거나 방지턱, 급경사에서 사용시 하중이 집중되어 파손될 우려가 있으므로 주의바랍니다.

(Unit : mm)

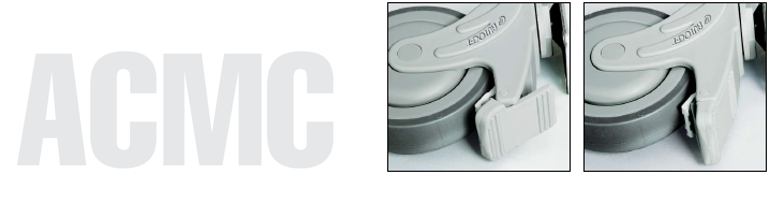

ACMC BRAKE IMAGE.png

MODEL	자중 (NET WEIGHT)
	kg	1EA	4EA	Ø	W	F	F1	Hole	H	L	O	M	Y	Ø	L	TAP
ACMC-76SFB	0.52	90	270	Ø76	31	96×63	75×45.5	Ø8.4×12	121	141	33	-	-	-	-	-
ACMC-76SF	0.47								121	119
ACMC-76SSB	0.38					-	-	-	109	119		M12	25	-	-	-
ACMC-76SS	0.32								109	97
ACMC-102SFB	0.73	120	360	Ø102	32	96×63	75×45.5	Ø8.4×12	149	158	37	-	-	-	-	-
ACMC-102SF	0.64								149	136
ACMC-102SSB	0.58					-	-	-	138	138		M12	25	-	-	-
ACMC-102SS	0.49								138	116
ACMC-102SRSB	0.76								138	138		-	-	Ø28	45	M8
ACMC-102SRS	0.68								138	116
ACMC-127SFB	0.84	135	405	Ø127	32	96×63	75×45.5	Ø8.4×12	177	160	38	-	-	-	-	-
ACMC-127SF	0.74								177	149
ACMC-127SSB	0.68					-	-	-	166	141		M12	25	-	-	-
ACMC-127SS	0.59								166	130
ACMC-127SRSB	0.87								166	141		-	-	Ø28	45	M8
ACMC-127SRS	0.78								166	130

※ 상세치수는 CAD DWG 참고 바랍니다.
※ TPR 코팅 경도 : Shore "A" 75±2˚ (Thermo Plastic Rubber tread hardness)
