MODEL |

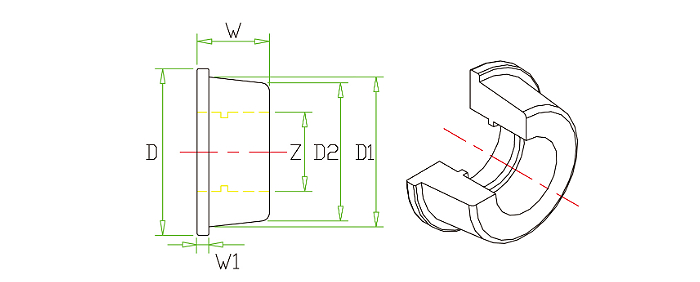

DIMENSION(mm) | ||||||||||
|
바퀴외경(D) |
바퀴폭(W) |
바퀴외경(D1-D2) |
로라턱(W1) |
삽입베어링(Z) |
허용하중(KG) |
비고 | |||||
|
HC-TR3 |
78 |
38 |
64-58 |
8 |
6004 |
400 |
I빔/테퍼용 | ||||
|
HC-TR4 |
98 |
43 |
89-81 |
7 |
6204 |
800 |
I빔/테퍼용 | ||||
|
HC-TR5 |
138 |
45 |
113-106 |
8.5 |
6304 |
1000 |
I빔/테퍼용 | ||||
|
HC-TR6 |
148 |
44 |
128-120 |
9 |
6304 |
1000 |
I빔/테퍼용 | ||||
|
HC-TR8 |
198 |
44 |
176 |
9 |
6304 |
1500 |
I빔/테퍼용 | ||||
|
단조HC-TR2-4" |
98 |
65 |
89-82 |
7 |
6304 |
1000 |
I빔/테퍼용 | ||||
|
단조HC-TR2-6" |
148 |
65 |
128-120 |
13 |
6306 |
1500 |
I빔/테퍼용 | ||||
|
단조HC-TR2-8" |
198 |
65 |
176-170 |
12 |
6306 |
1500 |
I빔/테퍼용 |
||||
|
HC-3TR |
74 |
39 |
68-56 |
7 |
6005 |
400 |
I빔/테퍼용 |
||||
|
HC-4TR |
98 |
49 |
88-83 |
9 |
6206 |
800 |
I빔/테퍼용 |
||||
|
HC-5TR |
128 |
54 |
114-106 |
12 |
6206 |
800 |
I빔/테퍼용 |
||||
|
HC-6TR |
148 |
60 |
131-121 |
15 |
6206 |
1000 |
I빔/테퍼용 | ||||
