MODEL |

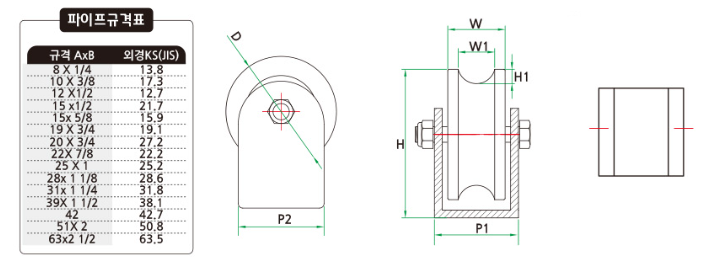

DIMENSION(mm) | |||||||||
|
바퀴외경 (D) |
바퀴폭 (W) |
홈폭 (W1) |
전체높이 (H) |
홈깊이 (H1) |
밑판넓이 (P1-P2) |
브라켓두께 |
삽입베어링 (Z) |
허용하중 (KG) | ||
|
HC-10A(S) |
49 |
29 |
17.3용 |
60 |
8 |
42-38 |
4T |
S6000 |
100 | |
|
HC-15A(S) |
39 |
26 |
21.7용 |
55 |
6 |
39-38 |
4T |
S608 |
60 | |
|
HC-20A(S) |
64 |
34 |
27.2용 |
77 |
8 |
46-50 |
4.5T |
S6000 |
120 | |
|
HC-12S (구조관)S |
39 |
26 |
12.7용 |
55 |
6 |
39-38 |
4T |
S608 |
60 | |
|
HC-15S (구조관)S |
39 |
26 |
15.9용 |
55 |
7 |
39-38 |
4T |
S608 |
60 | |
|
HC-19S (구조관)S |
39 |
26 |
19.1용 |
55 |
7 |
39-38 |
4T |
S608 |
60 | |
|
HC-22S (구조관)S |
64 |
34 |
22.2용 |
77 |
9 |
46-50 |
4.5T |
S6000 |
120 | |
|
HC-25S (구조관)S |
64 |
34 |
25.4용 |
77 |
11 |
46-50 |
4.5T |
S6000 |
120 | |
|
HC-28S (구조관)S |
74 |
39 |
28.6용 |
89 |
10 |
57-50 |
6T |
S6201 |
150 | |
|
HC-32S (구조관)S |
74 |
39 |
31.8용 |
89 |
10 |
57-50 |
6T |
S6201 |
150 | |
|
HC-38S (구조관)S |
78 |
52 |
38.1용 |
89 |
16 |
72-65 |
9T |
S6201 |
170 | |
|
HC-50S (구조관)S |
98 |
70 |
50.8용 |
118 |
15 |
96-65 |
9T |
S6204 |
400 |
|
|
HC-63S (구조관)S |
98 |
70 |
63.5용 |
118 |
15 |
96-65 |
9T |
S6204 |
400 |
|
|
HC-25A | 69 | 38 | 34용 | 87 | 10 | 57-50 | 4.5T | S6201 | 150 | |
|
HC-15A | 49 | 29 | 21.7용 | 60 | 8 | 42-38 | 4T | S6000 | 100 | |
|
HC-20A | 59 | 34 | 27.2용 | 74 | 7 | 46-50 | 4.5T | S6000 | 120 | |
|
HC-25S | 49 | 29 | 25.4용 | 60 | 7 | 42-38 | 4.5T | S6000 | 100 | |
도면 불법도용을 불허함
